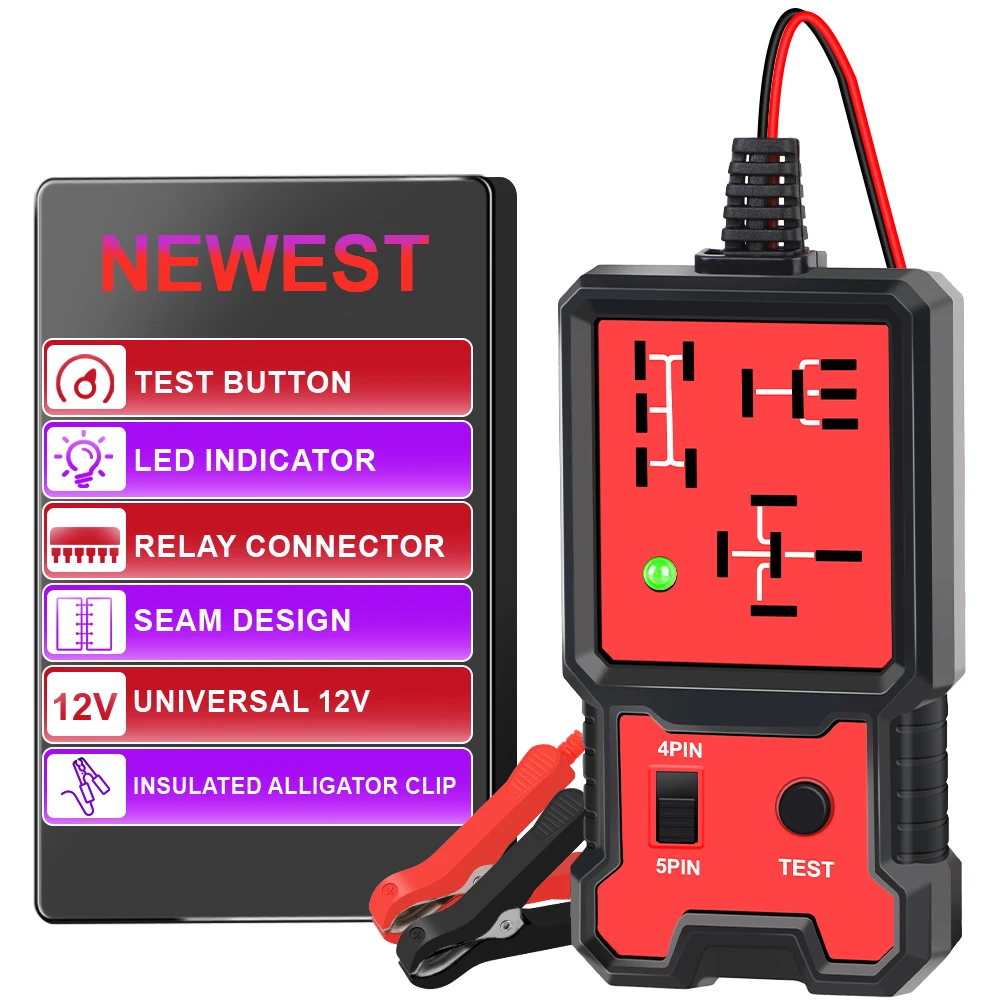

جهاز فحص واختبار الريلي relay tester يعمل على بطارية السيارة 12 فولت

ntroduction:

• CNBJ-707
  عبارة عن مرحلات اختبار سريعة للتشغيل/عدم التشغيل توفر إشارة إلى
  الصحة العامة وعمل مرحلات السيارات الأكثر شيوعًا.
  سيتحقق جهاز الاختبار من الأداء السليم لاتصالات التتابع من خلاله
  توصيل بطارية السيارة (11 فولت – 15 فولت) بملف التتابع.سيقوم الاختبار
  شاهد تكوين الدبوس، ووقت إغلاق وفتح جهات الاتصال،
  اتساق التتابع خلال كل جلسة اختبار، سوف يضيء الاختبار
  مؤشر LED أخضر إذا تم تمرير كل شيء أثناء جلسة الاختبار، إذا لم يضيء اللون الأحمر
  الصمام.

مقدمة :

• 1.
  قم بتوصيل أسلاك الطاقة ببطارية السيارة – مشبك التمساح الأسود
  الطرف السالب، مقطع التمساح الأحمر إلى الطرف الموجب.

• 2.يتم تشغيل جهاز الاختبار عندما يضيء مؤشر LED باللون الأحمر.
• 3.
  تحقق من التتابع قبل توصيله بجهاز الاختبار.إذا كان 4 دبوس
  التتابع، حدد “4 سنون” على جهاز الاختبار. إذا كان مرحلًا ذو 5 سنون، فحدد “5 سنون” على
  جهاز الاختبار.

• 4.قم بتوصيل المرحل في أحد المقابس الثلاثة.
• 5.اضغط على زر “اختبار”.
• 6.
  سيتحقق جهاز الاختبار من تكوين الدبوس للمرحل غير المعروف.اختبار
  سوف يضيء مؤشر LED الأحمر إذا لم يكن التتابع غير المعروف هو نفسه بالنسبة لمعظم الأشخاص
  مرحلات السيارات الشائعة أو تم تدمير دبوس المرحل غير المعروف.
• 7. اختبار
  سيتم فتح وإغلاق التتابع 10 مرات لاختبار وقت جهات الاتصال
  الإغلاق والفتح إذا كان تكوين دبوس المرحل صحيحًا.
  سوف يضيء جهاز الاختبار مؤشر LED الأحمر على الفور إذا كان الوقت الإضافي.

• 8.
  سيتحقق جهاز الاختبار من اتساق المرحل بعد اختبار الوقت
  لإغلاق جهات الاتصال وفتحها عشر مرات.سوف يضيء الاختبار اللون الأخضر
  LED إذا اجتاز الاختبار، إذا لم يضيء LED الأحمر.

• 9.افصل أسلاك الطاقة عن بطارية السيارة وأزل المرحل من جهاز الاختبار.

الاهتمام :

• 1.يجب أن تكون بطارية السيارة بطارية 12 فولت، وأن يكون جهد البطارية بين 11 فولت-15 فولت.

• 2.مثالية لمقاومة الملف فوق 20 أوم.


تتضمن العبوة:

• 1 ×اختبار تتابع السيارة
